iCraft 3D 架构图：把一次翻车收成 Agent Skill ​

iCraft 3D 架构图与 Agent Skill：浅色扁平企业插画

资料快照：2026 年 9 月 1 日。
线上技能：GGquanta/Skills · icraft-3d-architecture。
编辑器：iCraft Editor；开源仓库：gantFDT/icraft。

一、先给结论 ​

让智能体在 iCraft 里画企业 3D 架构图，可靠路径不是“打开编辑器慢慢点”，也不是把 .icraft 当文本改。可版本化、可复查的交付物是 场景元素 JSON：一份与运行时 getAllSceneElementsData() 同构的数组，用汉堡菜单里的“JSON 导入与导出”读写。

Mermaid 的 architecture-beta 只适合起稿。组名不能有空格，图标名对不上图库会变成带问号的立方体，混合网关还可能被画成和 Internet 一样的地球仪。真正能改布局、换模型、改走线的，是 Python 生成的 JSON。

这次作业把上述约束写进了 Skill。仓库结构与常见 Agent Skill 一样：SKILL.md 管触发条件和流程，references/ 管字段与模型目录，scripts/icraft_scene.py 负责拼元素并校验连线闭合。人看这篇文章知道为什么；智能体读 Skill 知道怎么做。

二、iCraft 能提供什么 ​

iCraft 是一套面向系统架构的 3D 编辑器。左侧是模型库，单击即可落到画布；分区用半透明台面（area）；设备是 GLB 模型；关系是三维折线。官方网络模板已经把“该用什么外形、标签怎么挂、箭头怎么走”示范清楚了。

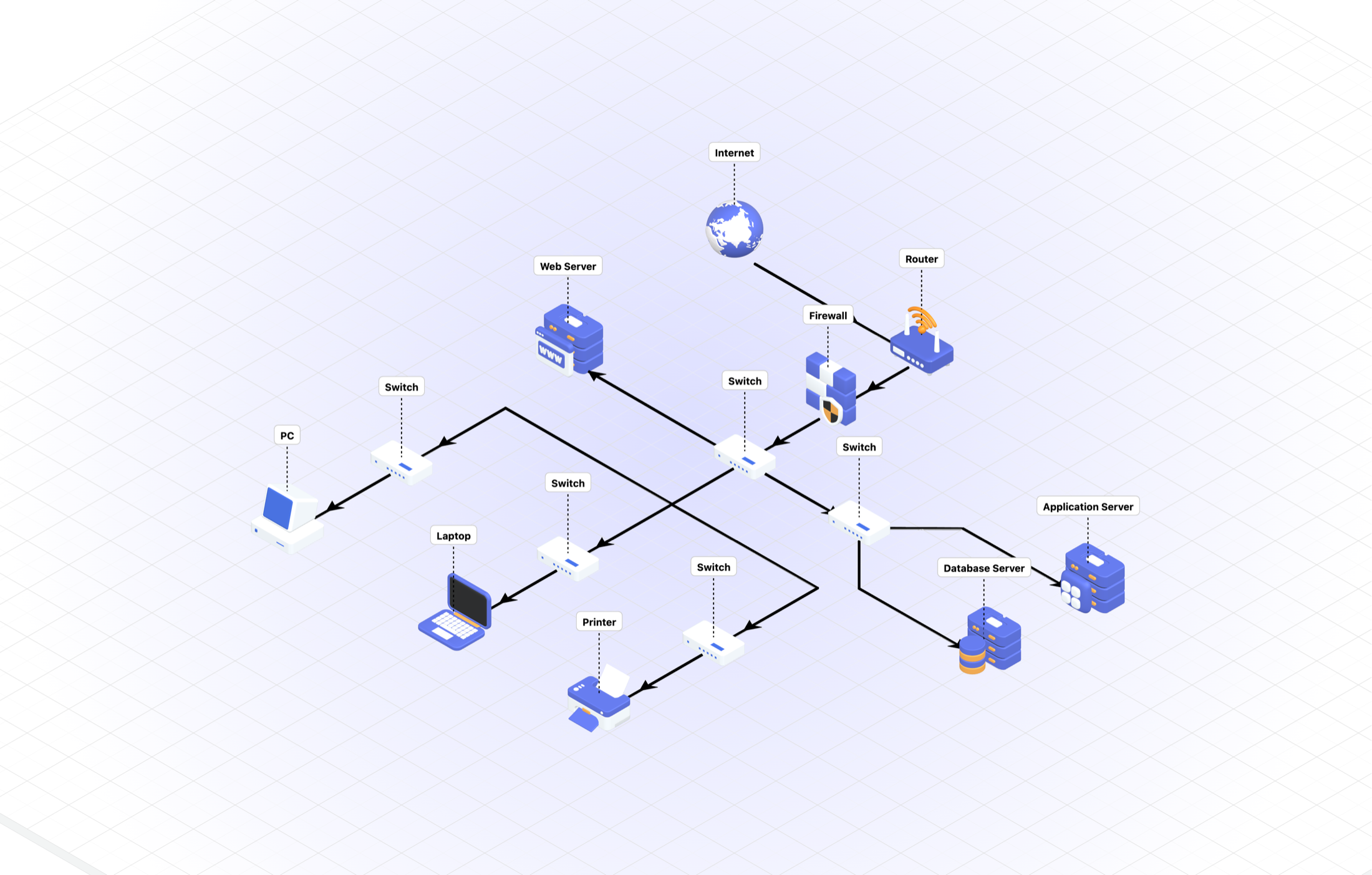

官方网络架构模板：Internet、防火墙、交换机与终端分层展开

图 1：官方模板 NetworkArchitecture 的观感。防火墙是带盾牌的立方体，标签用竖直虚线悬在模型上方，走线带方向。后续混合云图按这个标准对齐，而不是按智能体第一次生成的样子交差。

画布快捷键在设置里可以查到，作业中实际用到的是：V 俯视核对走线，C 透视看立体，R 复位相机，G 网格吸附。

三、两种文件，只能改一种 ​

智能体第一次接触工程文件时，很容易把 .icraft 当成可编辑的场景描述。实测不是。官方模板（例如仓库里的 templates/NetworkArchitecture.icraft）是 AES 加密的 ZIP。改扩展名、当 JSON 打开、在对话里“修补几个坐标”，都会失败。

编辑器对外暴露的明文，是元素数组。常见类型只有五种：directionallight、area、text、model、line。每条记录带稳定 key；模型和线通过 linkLineKeys、startElementKey、endElementKey 互指。修订已有图时必须保住这些 key，否则导入后连线会挂到旧节点上。

这决定了工作分层：

  • 人在编辑器里微调相机、换一张贴图、截图给评审。
  • 智能体用脚本改拓扑和布局，输出 JSON，再请人导入。
  • .icraft 只作为编辑器自己的存档，不进入 Git 当源文件。

语雀手册（gant.yuque.com/fdt/qgzed0）在这次抓取中多次返回空白页。字段约定以用户导出的 JSON、官方模板观感和 Skill 参考文档为准，不要假设手册随时可检索。

四、一次混合云作业里实际翻了哪些车 ​

需求是一张企业混合云图：Internet 进入本地数据中心，经路由器、防火墙、核心交换机，再分到 Web / 应用 / 数据库；分支终端上联交换机；公有云侧是混合网关、K8s、云数据库和对象存储。

用 Mermaid 3D 可视化先生成一版，看起来“有分区、有模型、有线”，评审却过不了。

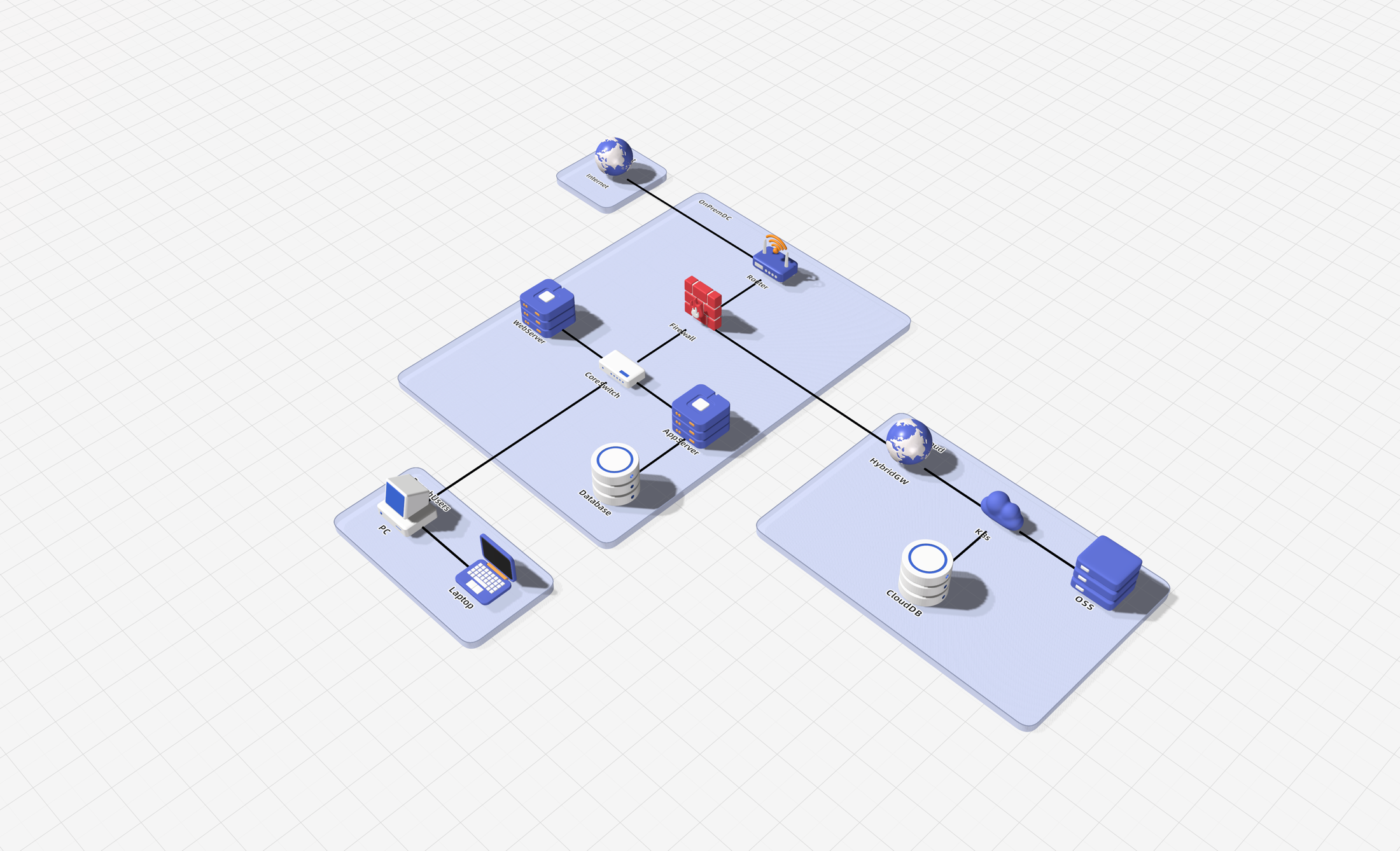

混合云初稿：分区同色、网关与 Internet 同为地球仪、终端互连

图 2：初稿。四个台面都是浅蓝；HybridGW 用了和 Internet 相同的地球仪；K8s 是一团云，OSS 和机柜几乎分不清；PC 与笔记本互相连了一刀；防火墙是砖墙模型；本地库和云库都是圆柱体，标签还容易写成 CloudDB。拓扑能猜，角色靠读字。

问题可以分成三类，后面写进 Skill 的评审清单就是对着这张图列的。

外形即语义。 model/v1/network/scene.glb 是地球仪，只给公网入口。网关继续用它，读者会以为云侧还有一个 Internet。防火墙要用 firewall1（立方体加盾），firewall 在图里就是一堵砖墙。本地库用 database-server（机架），云库用 database（圆柱）。对象存储必须走 storage。图库路径编造或 Mermaid 图标未命中，都会变成带 ? 的立方体。

禁边比连边更重要。 分支里的 PC 和笔记本不应当互连，应当各自上联核心交换机。出云不应当从某台应用服务器“顺便”连出去，应当防火墙到混合网关。云上的 K8s、CloudDB、OSS 从网关并联，不要串成糖葫芦。

版式是拓扑的一部分。 全图一种台面色时，分区只存在于标题文字里。斜线穿过机柜时，关系在几何上成立、在阅读上失败。终端和机柜一个大小，分支区会抢视觉。官方模板用悬浮标签；初稿只有贴地文字，俯视还能读，透视就挤在台面上。

按上述规则用脚本重生成 JSON、导入空画布之后，场景变成下面这样。

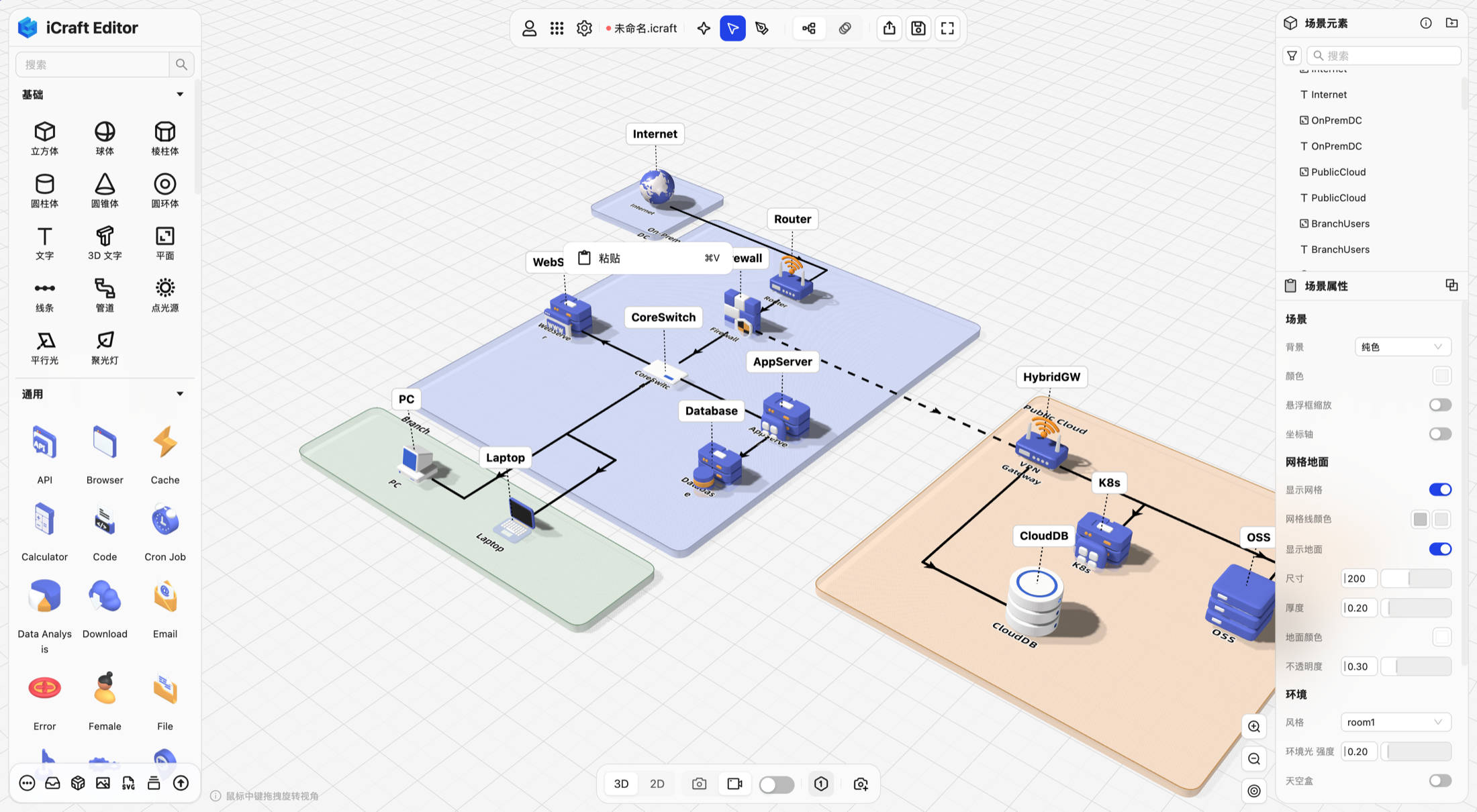

修订后导入编辑器：本地蓝、云区橙、分支绿，网关改为路由器

图 3：修订稿在编辑器中的状态。本地数据中心保持浅蓝；公有云改为浅橙；分支改为浅灰绿。VPN 网关换成路由器并改橙色材质；K8s 用应用服务器外形，OSS 用存储柜；终端缩小并分别上联；跨区链路用虚线。右侧“场景元素”树与 JSON 数组一一对应，改哪一个节点，就改哪一条记录。

JSON 导入会覆盖当前场景。习惯是先导出备份，或在“创建新绘图”后的空画布里导入。导入后按 R 看全景，再切 V 查折线是否轴对齐。

五、Mermaid 只起稿，还要防编辑器自动化 ​

入口是 https://icraft.gantcloud.com/app/editor?defaultOpen=mermaid。architecture-beta 的组名、服务 id、括号里的图标名都不能有空格。On-Prem DC、Web Server 会直接解析失败，写成 OnPremDC、WebServer 才能过。

图标名对上图库是另一件事。不要假设 Gateway 或 Cloud 会得到独立网关或 Kubernetes 模型。这次 HybridGW 就被映射成地球仪，和 Internet 撞车。起稿成功后，仍要在 JSON 阶段按已验证路径替换模型。

如果智能体用浏览器代填 Mermaid：Chrome DevTools 的 fill 对 Monaco 会 逐行递增缩进，代码会在写入过程中坏掉。正确做法是取出 webpack 里的 monaco.editor.getEditors()[0]，一次 setValue(code)。首次打开编辑器还有更新日志和“创建新绘图”弹窗，无障碍快照点不准时，按按钮文案用脚本 click()。

这些都是编辑器实现细节，不应当每次会话重新探索。写进 Skill 的“已知陷阱”，就是为了让下一轮作业从 JSON 生成开始，而不是从找菜单开始。

六、Skill 把什么变成可执行规则 ​

线上目录与本地副本结构相同：

路径职责
SKILL.md触发词、交付优先级、六步清单、给用户的回复模板
references/element-schema.md元素字段、高度约定、points 扁平坐标
references/model-catalog.md已在图库验证的 GLB 路径和分区色
references/review-checklist.md模型、拓扑、版式、数据完整性
scripts/icraft_scene.pyarea / model / line 工厂，以及 linkLineKeys 三向闭合校验

智能体被要求先抽出四张表：分区、节点、边、禁连。混合云的默认拓扑写在 Skill 里，可按项目裁剪，但禁连默认生效：终端不互连，云资源不串联。

坐标约定固定：x 左右，z 前后，y 向上。台面 y = 0，连线 y = 0.22，地面文字 y = 0.21。折线每次只改 x 或只改 z。专线、VPN 用虚线；访问方向用单箭头，不要照抄导出里常见的 doubleArrow: true。

材质 color 是按 GLB 槽位排列的数组。换模型时必须整组替换，长度不匹配时颜色会错位。路由器改成网关时，槽位可以不变，把主色从蓝换成橙，标签写成“VPN Gateway”。

生成后先跑校验：key 唯一，每条线的两端都是 model，每个模型列出的线都能在数组里找到。校验通过再交给人导入。对话里不要贴整份 JSON，只给路径和“相对原稿改了模型 / 拓扑 / 版式”三条。

本仓库若已安装该技能，目录在 .agents/skills/icraft-3d-architecture/。对外分发以 GitHub 上的 GGquanta/Skills 为准。

七、适用边界 ​

这套做法适合网络、混合云、机房和云产品拓扑，也就是“分区 + 设备 + 连线”能说清的图。它不替代方案正文，也不保证图库以后新增的 Kubernetes 专用模型一定出现在 catalog 里。catalog 只收录作业中验证过的路径；新资产要先在编辑器里单击落盘，确认 options.type 后再写入参考文档。

iCraft 的产品界面、快捷键和 JSON 字段可能随版本变化。Skill 里的 webpack / Monaco 写法属于当前 Web 编辑器的实现，上游打包方式一变就会失效。失效时回到汉堡菜单的 JSON 导入导出，不要在加密 .icraft 上加补丁。

人仍然负责最后一眼：相机角度、投影是否挡字、客户是否接受英文标签。Skill 保证的是智能体不再把网关画成地球仪、不再让笔记本经台式机中转、不再交出一份无法二次导入的二进制。
