使用 AI 使图片转为三维模型

从二维截面拉伸为三维铝型材

以前拿到一张型材截面图，如果想把它变成三维模型，通常需要打开 FreeCAD、SolidWorks 等软件，重新描一遍轮廓，再设置尺寸、处理孔洞、拉伸并导出文件。

对于熟悉 CAD 的工程师来说，这并不难，但仍然需要花时间。对于没有机械建模经验的人来说，仅仅是“草图、闭合轮廓、拉伸、STEP”这些词，就可能让人不知道从哪里开始。

现在可以换一种方式：

把截面图片放进项目文件夹；
告诉 AI 图片代表什么、真实尺寸是多少；
让 AI 编写图片处理和三维建模代码；
运行代码；
得到可以在 FreeCAD 或 SolidWorks 中打开的 STEP 文件。

本文以一张 4040-3.2 型材截面图片为例，完整说明这个过程。

简单理解：AI 不是直接在聊天框里“变出”一个三维文件，而是帮助我们编写并运行一套自动建模程序。

1、做了什么事情，概况

1.1 最终得到了什么

本次使用的输入文件是：

text


程序运行后生成两个主要文件：

text

profile_trace.dxf       二维截面轮廓
euro_4040_3p2.step      三维模型

整个过程可以简单理解为：

如果把它想象成做饼干：

截面图片相当于饼干模具的形状；
DXF 相当于把模具边缘准确画出来；
拉伸相当于给这个平面形状增加厚度或长度；
STEP 就是最终得到的三维零件文件。

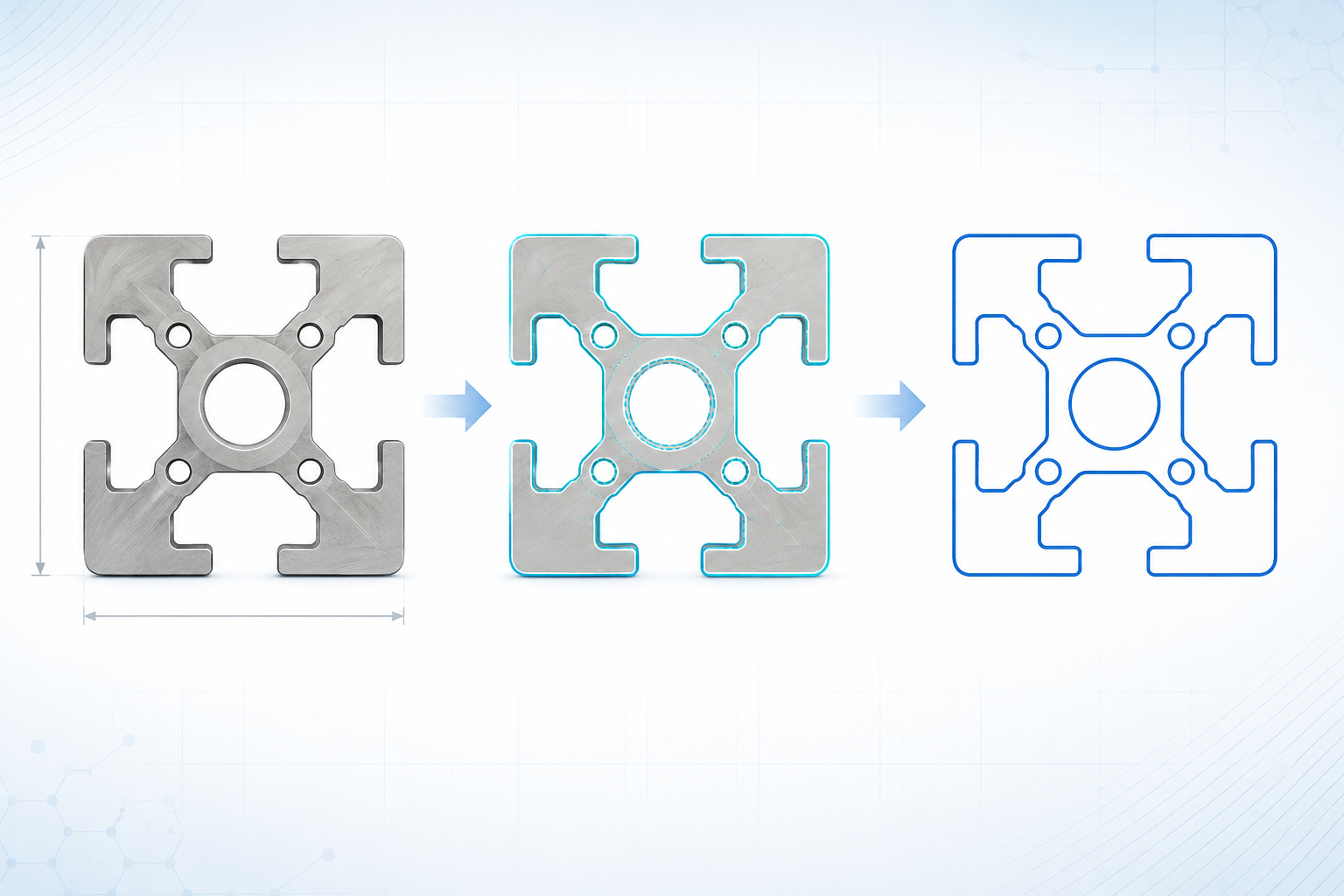

图 1：从原始截面图中识别外轮廓和孔洞，并转成可供 CAD 使用的闭合线框。

1.2 先认识几个不熟悉的词

初学者不需要一开始就掌握复杂 CAD 原理，只需要先理解下面几个词。

名称	通俗解释
截面	把零件垂直切开后看到的形状
轮廓	截面的边界线，包括外边界和内部孔洞
DXF	常见的二维 CAD 图形文件，可以保存线和轮廓
拉伸	把一个二维形状沿某个方向延长，变成三维实体
STEP	通用三维模型文件，多数机械 CAD 软件都能打开
CadQuery	用 Python 代码建立三维模型的工具
参数化	修改一个数字，例如长度，就能自动得到新模型

例如，一个 40 mm × 40 mm 的方形截面，向后拉伸 100 mm，就会得到一根长 100 mm 的方形型材。

1.3 为什么选择这个例子

4040 型材比较适合用来理解 AI 建模，因为它有三个特点：

截面形状相对清晰；
沿长度方向的结构不变；
只需要把截面向后拉伸，就能得到完整三维模型。

这类零件通常包括：

铝型材；
导轨；
密封条；
管材；
线槽；
长条形支撑件。

如果零件前后结构不同，或者包含复杂曲面，就不能只用一次拉伸完成，后面还会专门说明。

1.4 本次使用了哪些工具

工具	用来做什么	初学者需要掌握多少
AI 编程工具	根据要求编写代码、解释报错、修改程序	会用自然语言描述需求即可
Python	运行图片处理和建模脚本	前期只需要会运行文件
CadQuery	把二维截面拉伸为三维实体	不需要先系统学习
OCP CAD Viewer	在 VS Code 中预览三维模型	会旋转、缩放即可
FreeCAD	打开 STEP、测量尺寸、继续修改	会打开文件和测量即可

这一方案不是要求产品经理或普通用户先成为机械工程师，而是先借助 AI 跑通流程，再逐步理解关键环节。

1.5 完整操作流程

下面先给出全流程，后面再逐步解释。

text

准备截面图片
    ↓
告诉 AI 已知尺寸和拉伸长度
    ↓
AI 编写轮廓识别脚本
    ↓
生成 profile_trace.dxf
    ↓
CadQuery 导入 DXF
    ↓
把截面拉伸 100 mm
    ↓
在 VS Code 中预览
    ↓
导出 euro_4040_3p2.step
    ↓
在 FreeCAD 中检查尺寸

这条流程中真正需要人工做的事情主要有三项：

提供清晰图片和真实尺寸；
检查 AI 是否正确识别轮廓；
检查最终模型是否符合使用目的。

2、准备工作

2.1 准备一张合适的图片

不是任何图片都适合直接生成三维模型。

不太适合的图片

从侧上方拍摄，截面已经变形；
图片过小或严重模糊；
轮廓被尺寸线、箭头和文字覆盖；
只展示局部，没有完整外边界；
不知道任何真实尺寸；
零件表面反光，边界无法分辨。

为什么一定要有真实尺寸

电脑看到的图片单位是像素，而机械模型通常使用毫米。

假设图片中的型材宽度为 800 像素，实际宽度为 40 mm，则：

text

40 mm ÷ 800 px = 0.05 mm/px

程序就可以按照这个比例，把图片中的每个像素换算成毫米。

如果没有这个尺寸，AI 可以恢复大致形状，但不知道模型究竟应该是 40 mm、80 mm 还是 400 mm。

2.2 准备一份清晰的建模要求

开始操作前，先准备好以下信息：

原始截面图片 图片.png；
至少一个真实尺寸，本例为 40 mm × 40 mm；
需要生成的模型长度，本例为 100 mm；
实体和孔洞的判定规则，本例为灰色是实体、白色是孔洞；
期望输出格式，本例为 DXF 和 STEP；
可以运行 Python 的电脑；
用于预览和检查模型的 VS Code、OCP CAD Viewer 或 FreeCAD。

还需要提前明确模型的用途：是用于外观展示、装配占位，还是准备进一步完善为加工模型。用途不同，后续检查的严格程度也不同。

3、具体使用步骤

3.1 把需求告诉 AI

需求描述得越清楚，AI 越不容易自行猜测。

不推荐只说：

text

帮我把这张图片变成三维模型。

建议这样写：

text

请根据项目目录中的 图片.png，生成一个三维型材模型。

已知条件：
1. 图片是型材的正视截面图；
2. 型材实际外形尺寸为 40 mm × 40 mm；
3. 灰色区域是实体；
4. 白色闭合区域是孔洞；
5. 截面沿长度方向保持不变；
6. 需要生成 100 mm 长的模型。

实现要求：
1. 使用 Python 识别图片中的实体轮廓；
2. 区分外轮廓和内部孔洞；
3. 按 40 mm × 40 mm 校准比例；
4. 输出 profile_trace.dxf；
5. 使用 CadQuery 拉伸 100 mm；
6. 在 OCP CAD Viewer 中预览；
7. 导出 euro_4040_3p2.step；
8. 检查 STEP 是否为有效实体；
9. 不要自行增加图片中不存在的结构。

这段要求实际上告诉了 AI 五类信息：

信息	本例内容
输入是什么	一张正视截面图片
哪部分是实体	灰色区域
真实尺寸是多少	40 mm × 40 mm
三维长度是多少	100 mm
最终要什么文件	DXF 和 STEP

3.2 AI 从图片中识别轮廓

图片处理脚本会做以下事情：

打开 图片.png；
找到代表型材的灰色区域；
沿灰色区域边缘寻找边界；
找到最外侧轮廓；
找到内部白色孔洞；
删除太小的噪点；
按真实尺寸缩放；
保存成 DXF。

外轮廓和孔洞有什么区别

可以把型材想象成一个带孔的饼干：

最外侧边缘决定饼干的整体形状；
中间的白色区域是被挖掉的部分；
如果只识别外边缘，最终会变成实心方柱；
如果孔洞识别错误，内部结构就会不正确。

本例代码中有这样一行：

python

import trace_profile

trace_profile.py 就是负责读取图片并生成二维轮廓的脚本。

3.3 生成二维 DXF

图片是由许多像素组成的，CadQuery 不能直接把一张普通 PNG 图片当成机械截面拉伸。

所以需要先把像素边缘变成真正的线条和闭合轮廓，并保存为：

text

profile_trace.dxf

DXF 在这里相当于中间文件：

text

PNG 图片 → DXF 二维轮廓 → STEP 三维模型

一个能够正常拉伸的 DXF，需要满足：

外边界是闭合的；
每个孔洞也是闭合的；
没有多余尺寸线和文字；
没有断开的线段；
没有互相交叉的错误线条；
单位和尺寸正确。

如果轮廓没有闭合，可以把它想象成杯底有一条裂缝，软件无法判断哪里是“内部”，自然也就无法生成完整实体。

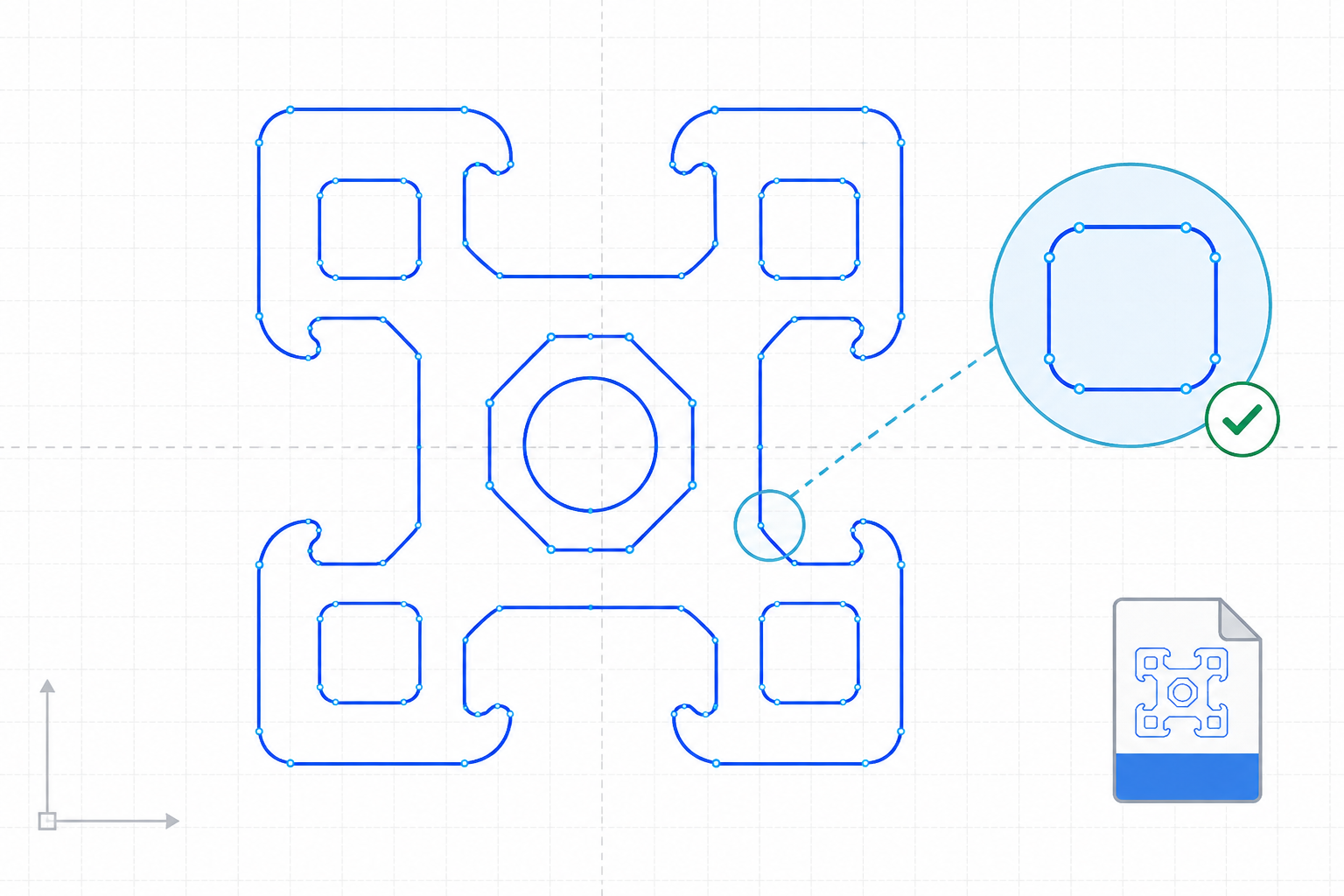

图 2：DXF 保存的是二维线框。外轮廓和每个内部孔洞都必须闭合，才能顺利生成实体。

3.4 把二维截面拉伸成三维模型

生成 DXF 后，使用 CadQuery 完成拉伸。

完整代码如下：

python

"""从 图片.png 提取的 4040-3.2 截面拉伸模型。"""

import cadquery as cq
from ocp_vscode import show
import trace_profile  # 运行时从图片刷新 DXF

LENGTH = 100.0

# 导入二维截面
section = cq.importers.importDXF("profile_trace.dxf")

# 把二维截面沿长度方向拉伸
part = section.wires().toPending().extrude(LENGTH)

# 在 VS Code 中显示三维模型
show(part)

# 导出 STEP 文件
cq.exporters.export(part, "euro_4040_3p2.step")

print("已导出: euro_4040_3p2.step")

初学者不需要一次看懂所有代码，先抓住以下三行即可。

设置模型长度

python

LENGTH = 100.0

表示型材长度为 100 mm。

如果需要 500 mm 长的模型，可以改成：

python

LENGTH = 500.0

导入二维截面

python

section = cq.importers.importDXF("profile_trace.dxf")

意思是让 CadQuery 打开刚才生成的二维轮廓。

拉伸并导出

python

part = section.wires().toPending().extrude(LENGTH)
cq.exporters.export(part, "euro_4040_3p2.step")

第一行把二维轮廓拉伸成三维实体，第二行把实体保存成 STEP 文件。

二维截面拉伸为三维铝型材

图 3：拉伸就是让二维截面沿一个方向延长。截面中的孔洞也会沿整个长度贯通。

3.5 安装和运行

需要准备的软件

Python；
VS Code；
CadQuery；
OCP CAD Viewer；
FreeCAD，用来打开和检查 STEP。

创建 Python 环境

在项目目录打开终端：

bash

python -m venv .venv

Windows PowerShell 中激活：

powershell

.\.venv\Scripts\Activate.ps1

安装主要工具：

bash

pip install cadquery ocp-vscode opencv-python ezdxf numpy

运行建模脚本：

bash

python build_profile.py

如果成功，会看到：

text

已导出: euro_4040_3p2.step

3.6 在 FreeCAD 中检查模型

生成文件不等于工作结束。

打开 FreeCAD，选择：

text

文件 → 打开 → euro_4040_3p2.step

至少检查以下内容：

检查一：能否正常打开

如果打不开，可能是模型导出失败，或者模型几何无效。

检查二：整体尺寸

确认：

截面宽度是否为 40 mm；
截面高度是否为 40 mm；
长度是否为 100 mm。

检查三：内部孔洞

从端面观察，确认孔洞数量、位置和大致形状与原图一致。

检查四：是否为实体

模型需要是一个封闭实体，而不是只有外表面或一些线条。

检查五：是否符合实际用途

如果只是放进装配图中观察占用空间，外形和安装位置正确通常就够了。

如果要做加工图，则需要进一步确认壁厚、圆角、槽口、孔径和公差。

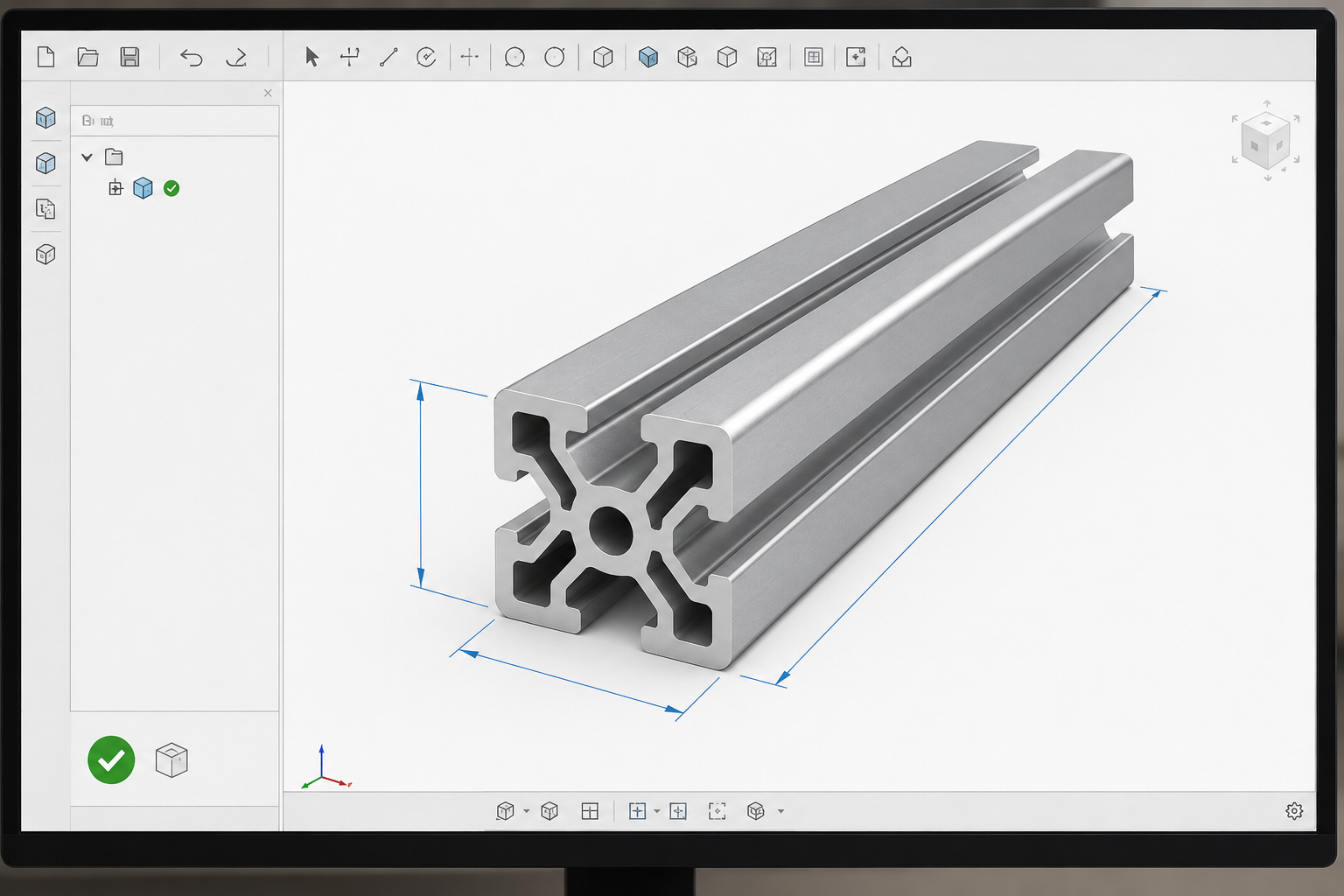

在CAD软件中检查STEP模型和关键尺寸

图 4：STEP 导出后仍需在 CAD 软件中检查整体尺寸、孔洞、实体状态和安装接口。

4、其他

4.1 图片生成的模型到底准不准

这取决于原始图片。

如果图片清晰、没有透视，并且提供了准确的尺寸基准，模型的外形可以比较接近原件。

但图片仍然可能带来以下误差：

原因	会产生什么问题
图片分辨率不高	小孔、细槽和圆角不准确
图片被缩放变形	宽度和高度比例不正确
拍摄角度倾斜	截面变成梯形或椭圆
阴影和反光	程序把阴影误认为结构
只有一个尺寸	局部壁厚和孔径仍可能不准确
原图没有隐藏结构	AI 无法恢复看不到的部分

因此，模型可以分为三个层级。

第一层：外观模型

看起来相似，适合展示、PPT、动画和概念说明。

第二层：装配占位模型

总尺寸和安装接口经过检查，可以用于观察空间、安装位置和大致干涉。

第三层：加工模型

所有关键尺寸、孔位、壁厚、材料、公差和工艺都经过工程确认，才能用于加工。

仅根据一张图片生成的模型，默认应该按外观模型或装配占位模型使用，不能直接当作加工图。

4.2 除了截面图片，还能提供什么输入

可以。实际建模时，输入资料越完整，AI 越不需要猜测。

下面按照“最容易理解、最常见”到“更专业”的顺序介绍。

输入一：文字和尺寸

如果零件由简单的长方体、圆柱、孔和槽组成，可以不提供图片，直接用文字描述。

例如：

text

生成一块铝合金安装板：

- 长 120 mm；
- 宽 80 mm；
- 厚 6 mm；
- 四角各有一个直径 6.5 mm 的通孔；
- 每个孔的中心距离相邻两条边都是 10 mm；
- 中心有一个 50 mm × 30 mm 的矩形孔；
- 矩形孔四角圆角为 R3；
- 导出 STEP 文件。

这种方式适合：

安装板；
支架；
垫片；
法兰；
简单盒体；
带规则孔阵列的零件。

需要注意，文字必须说清楚尺寸从哪里量。例如“孔距离边缘 10 mm”可能有两种理解：孔中心到边缘 10 mm，或孔的外边到边缘 10 mm。

推荐写成：

text

孔中心距离左边缘 10 mm，距离上边缘 10 mm。

输入二：手绘草图

可以在纸上画出零件的大致形状，再标出关键尺寸，然后拍照交给 AI。

手绘草图不需要非常漂亮，但最好做到：

线条清楚；
不同方向的视图分开画；
每个尺寸有明确箭头；
孔径写成“Ø6”；
圆角写成“R3”；
标明单位；
标出哪些孔是通孔、哪些是盲孔。

手绘草图比单纯文字更直观，文字又可以补充草图中不容易表达的结构。两者一起提供通常更可靠。

输入三：带尺寸的二维工程图

如果已经有主视图、俯视图和侧视图，AI 可以根据不同方向的投影关系建立三维模型。

工程图通常比普通照片可靠，因为它包含真实尺寸。

AI 可以帮助提取：

长、宽、高；
孔径和孔距；
台阶和槽口；
圆角和倒角；
剖面结构；
尺寸公差。

不过，如果图纸有尺寸缺失或互相矛盾，应该先让 AI 列出问题，不要让它自行补全。

推荐先提这样的要求：

text

请先读取工程图，不要立即建模。

先列出：
1. 图中所有尺寸；
2. 可以确认的结构；
3. 缺失的尺寸；
4. 互相矛盾的标注；
5. 需要我确认的问题。

确认完成后再生成三维模型。

输入四：PDF 规格书

供应商通常会提供 PDF 产品手册，其中可能包含：

截面图；
安装图；
尺寸表；
不同型号；
材料和重量；
安装孔位置。

AI 可以先从 PDF 中找到相关型号和图纸页面，再读取尺寸并建模。

需要特别注意：

PDF 里可能有多个相近型号；
扫描 PDF 的数字可能识别错误；
8 可能被识别成 3；
小数点、直径符号 Ø 可能被漏掉；
图片比例不能直接代替正式标注尺寸。

因此最好让 AI 同时输出“尺寸来源”，例如某个尺寸来自第几页、哪个表格或哪张图。

输入五：DXF、DWG 或 SVG 文件

如果供应商已经提供二维 CAD 文件，应优先使用它，而不是截图后重新识别。

原因很简单：

截图是像素图片，放大会出现锯齿；
DXF、DWG 和 SVG 本身就是线条；
使用原始线条可以减少描边误差。

处理流程通常是：

text

打开二维文件
    ↓
确认单位
    ↓
删除尺寸线、文字和中心线
    ↓
检查轮廓是否闭合
    ↓
拉伸或旋转
    ↓
导出 STEP

其中 DWG 可能需要先转换为 DXF，SVG 也需要确认单位是像素还是毫米。

输入六：Excel 或 CSV 尺寸表

如果多个零件形状相同，只是尺寸不同，可以把所有型号放进一个表格。

例如：

型号	宽度/mm	高度/mm	长度/mm	中心孔/mm
A01	20	20	100	5
A02	30	30	200	8
A03	40	40	300	10

AI 可以编写一个脚本，自动逐行读取表格并生成：

text

A01_20x20_L100.step
A02_30x30_L200.step
A03_40x40_L300.step

这种方式非常适合：

不同长度的型材；
系列化安装板；
多种规格的垫片；
标准零件库；
同一产品的多个尺寸版本。

输入七：多角度照片或视频

如果零件不是等截面结构，单张图片无法展示背面和深度，可以从多个角度拍摄。

建议至少提供：

正面；
背面；
左侧；
右侧；
顶部；
底部；
带标尺的局部照片。

这些照片可以作为建模参考，也可以交给摄影测量软件生成点云和网格。

简单理解：摄影测量就是通过同一个结构在不同照片中的位置变化，反推出它在三维空间中的位置。

text

多角度照片或视频
    ↓
找出相同特征点
    ↓
计算每张照片的拍摄位置
    ↓
恢复三维点
    ↓
生成表面网格

需要注意，这类方法更容易得到类似 3D 扫描的网格模型，不一定能直接得到带有精确尺寸和可编辑特征的机械 CAD 模型。

输入八：点云或三维扫描文件

专业三维扫描设备可以直接采集物体表面的大量三维坐标，这些坐标组成“点云”。

可以把点云理解为：物体表面布满了成千上万个空间点，但这些点之间暂时还没有连成完整表面。

点云适合复杂实物逆向，但“点云转 STEP”并不是简单修改文件后缀。

STEP 需要完整的实体和曲面关系，因此通常还要识别：

哪些区域是平面；
哪些区域是圆柱；
哪些结构是孔；
哪些边缘是圆角；
哪些部分应该对称。

输入九：已有 STL、OBJ 或 STEP 文件

如果已经有三维文件，应优先从原文件继续处理。

STL 和 OBJ

这两种文件通常由许多小三角形组成，适合：

3D 打印；
外观展示；
扫描模型；
动画和渲染。

但它们通常没有尺寸参数和建模步骤，修改孔径、壁厚和圆角并不方便。

STEP 和 IGES

这类文件更适合机械 CAD 软件使用，通常能保存实体或曲面信息。

AI 可以帮助：

修改长度；
增加或删除孔；
批量转换格式；
检查包围盒尺寸；
从装配体中提取零件；
按规则批量重命名。

如果有 SolidWorks、Creo、Inventor 或 FreeCAD 的原生文件，修改设计通常会更加方便，因为原生文件可能保留草图、尺寸和建模步骤。

4.3 最可靠的方法：组合多种输入

实际工作中，最好不要只提供一种资料。

以 4040-3.2 型材为例，可以一起提供：

截面图片，用来说明复杂形状；
外形尺寸 40 mm × 40 mm，用来校准比例；
壁厚 3.2 mm，用来检查主要结构；
长度 100 mm，用来完成拉伸；
PDF 规格书，用来确认槽口和孔径；
相近型号 STEP，用来确认安装方向。

图片、尺寸、文字和原始文件互相验证，AI 自行猜测的空间就会明显减少。

4.4 不同输入应该选择哪种方法

手里有什么	推荐做法
清晰截面图片和一个尺寸	识别轮廓、生成 DXF、拉伸
简单零件的明确尺寸	直接用文字生成参数化模型
手绘草图和尺寸	先提取尺寸，再确认结构并建模
完整三视图	按视图关系建立参数化模型
PDF 规格书	先确定型号和尺寸来源，再建模
DXF 或 DWG	清理原始轮廓后直接拉伸
Excel 系列参数	编写脚本批量生成多个型号
多角度照片或视频	摄影测量或照片辅助人工重建
点云或扫描网格	去噪、表面重建、逆向建模
已有 STEP	在原有几何基础上修改或修复

4.5 建模前先让 AI 检查资料

无论提供什么输入，都建议先让 AI 做信息检查，不要立即建模。

可以直接使用下面这段提示词：

text

请先检查我提供的全部建模资料，不要立即生成模型。

请告诉我：
1. 目前已经知道哪些尺寸；
2. 可以确认哪些结构；
3. 哪些位置在图片或图纸中看不到；
4. 还缺少哪些关键尺寸；
5. 不同资料之间有没有冲突；
6. 推荐使用拉伸、旋转、扫掠还是其他方式；
7. 最终只能做外观模型、装配模型，还是可以做加工模型；
8. 建模前还需要我确认什么。

不要自行猜测没有提供的尺寸和隐藏结构。

这一步很重要，因为 AI 最常见的问题不是“不会写代码”，而是在资料不足时按照常见结构自行补全。

4.6 常见报错和解决思路

DXF 无法拉伸

可能原因：

轮廓没有闭合；
存在重复线段；
线段互相交叉；
有非常小的噪点；
外轮廓和孔洞关系识别错误。

可以告诉 AI：

text

请检查 DXF 中每个轮廓是否闭合，删除重复线段和过短线段，检查自相交，并输出每个轮廓的面积和包围盒尺寸。

拉伸后变成实心方柱

说明内部白色区域没有被识别为孔洞，需要检查图片处理脚本或 DXF 中内部轮廓是否闭合。

模型尺寸不正确

依次检查：

图片是否被横向或纵向拉伸；
40 mm 对应的像素数是否正确；
DXF 使用的是毫米还是其他单位；
FreeCAD 导入时是否发生单位转换。

模型边缘有很多锯齿

图片边缘本身由像素组成，直接转换后可能出现大量短线段。

程序可以进行轮廓简化，或把接近直线的区域拟合成直线，把接近圆的区域拟合成圆弧。

但简化不能过度，否则小孔和窄槽可能被删除。

STEP 可以打开，但无法正常修改

STEP 通常保存最终几何，不一定保留原始草图和完整建模步骤。

如果后续需要频繁调整尺寸，应该保留 CadQuery 脚本，或者在 FreeCAD、SolidWorks 中重新建立参数化特征。

4.7 哪些情况适合使用这套方法

比较适合：

快速制作装配占位模型；
根据供应商截面图建立型材模型；
生成不同长度的同类零件；
制作结构示意、PPT 和动画素材；
在方案阶段快速验证安装空间；
把规则零件沉淀为参数化模型库。

不太适合直接使用：

复杂曲面零件；
看不到背面和内部结构的单张照片；
需要严格公差配合的加工件；
图片严重倾斜或模糊；
准备直接用于开模或数控加工；
涉及复杂装配关系但资料不完整。

4.8 如何把一次操作变成长期工具

第一次使用时，可以让 AI 针对单个型材编写脚本。

如果后续经常需要生成类似模型，可以继续增加：

图片上传入口；
已知尺寸输入框；
轮廓识别预览；
手动删除错误轮廓；
拉伸长度输入框；
DXF 闭合检查；
STEP 有效实体检查；
批量型号生成；
尺寸和生成结果报告。

这样就可以把一次性的 AI 对话，逐步变成公司内部可重复使用的小工具。

4.9 数据和图纸安全

如果使用在线 AI 处理客户图纸、供应商结构或未发布产品，需要提前确认资料是否允许上传。

建议：

只上传建模所需的局部内容；
删除客户名称、项目名称和图签；
不要上传无关的完整装配图；
确认 AI 服务是否保留数据；
涉密资料使用内部环境或离线模型；
正式图纸仍然保存在受控 CAD 或 PDM 系统中。

4.10 小结

本文用 4040-3.2 型材说明了如何把一张截面图片转成三维模型：

text

    ↓
识别实体和孔洞
    ↓
profile_trace.dxf
    ↓
CadQuery 拉伸 100 mm
    ↓
euro_4040_3p2.step

这套方法最重要的不是某一段代码，而是建立了一条清晰的工作方式：

用户提供图片、尺寸和使用目的；
AI 帮助完成重复性的识别和建模代码；
人工检查尺寸、隐藏结构和工程合理性；
确认后再把模型用于展示、装配或后续设计。

除了图片，还可以提供文字尺寸、手绘草图、工程图、PDF、DXF、Excel、多角度照片、视频、点云和已有 CAD 文件。

输入资料越完整，AI 猜测越少，最终模型越可靠。

更准确地说，AI 并不是替代机械工程师完成最终设计，而是把工作方式从“手工从零建模”，转变为“AI 生成初稿，人工审核和完善”。

使用 AI 使图片转为三维模型 ​

1、做了什么事情，概况 ​

1.1 最终得到了什么 ​

1.2 先认识几个不熟悉的词 ​

1.3 为什么选择这个例子 ​

1.4 本次使用了哪些工具 ​

1.5 完整操作流程 ​

2、准备工作 ​

2.1 准备一张合适的图片 ​

推荐使用的图片 ​

不太适合的图片 ​

为什么一定要有真实尺寸 ​

2.2 准备一份清晰的建模要求 ​

3、具体使用步骤 ​

3.1 把需求告诉 AI ​

3.2 AI 从图片中识别轮廓 ​

外轮廓和孔洞有什么区别 ​

3.3 生成二维 DXF ​

3.4 把二维截面拉伸成三维模型 ​

设置模型长度 ​

导入二维截面 ​

拉伸并导出 ​

3.5 安装和运行 ​

需要准备的软件 ​

推荐文件夹结构 ​

创建 Python 环境 ​

3.6 在 FreeCAD 中检查模型 ​

检查一：能否正常打开 ​

检查二：整体尺寸 ​

检查三：内部孔洞 ​

检查四：是否为实体 ​

检查五：是否符合实际用途 ​

4、其他 ​

4.1 图片生成的模型到底准不准 ​

第一层：外观模型 ​

第二层：装配占位模型 ​

第三层：加工模型 ​

4.2 除了截面图片，还能提供什么输入 ​

输入一：文字和尺寸 ​

输入二：手绘草图 ​

输入三：带尺寸的二维工程图 ​

输入四：PDF 规格书 ​

输入五：DXF、DWG 或 SVG 文件 ​

输入六：Excel 或 CSV 尺寸表 ​

输入七：多角度照片或视频 ​

输入八：点云或三维扫描文件 ​

输入九：已有 STL、OBJ 或 STEP 文件 ​

STL 和 OBJ ​

STEP 和 IGES ​

4.3 最可靠的方法：组合多种输入 ​

4.4 不同输入应该选择哪种方法 ​

4.5 建模前先让 AI 检查资料 ​

4.6 常见报错和解决思路 ​

DXF 无法拉伸 ​

拉伸后变成实心方柱 ​

模型尺寸不正确 ​

模型边缘有很多锯齿 ​

STEP 可以打开，但无法正常修改 ​

4.7 哪些情况适合使用这套方法 ​

4.8 如何把一次操作变成长期工具 ​

4.9 数据和图纸安全 ​

4.10 小结 ​

相关阅读

如何去除中文文章中的 AI 味

用 AI 辅助简历筛查和面试

用 AI 从 0 到 1 做一个项目：Ask / Plan / Agent 协作流程

使用 AI 使图片转为三维模型

1、做了什么事情，概况

1.1 最终得到了什么

1.2 先认识几个不熟悉的词

1.3 为什么选择这个例子

1.4 本次使用了哪些工具

1.5 完整操作流程

2、准备工作

2.1 准备一张合适的图片

推荐使用的图片

不太适合的图片

为什么一定要有真实尺寸

2.2 准备一份清晰的建模要求

3、具体使用步骤

3.1 把需求告诉 AI

3.2 AI 从图片中识别轮廓

外轮廓和孔洞有什么区别

3.3 生成二维 DXF

3.4 把二维截面拉伸成三维模型

设置模型长度

导入二维截面

拉伸并导出

3.5 安装和运行

需要准备的软件

推荐文件夹结构

创建 Python 环境

3.6 在 FreeCAD 中检查模型

检查一：能否正常打开

检查二：整体尺寸

检查三：内部孔洞

检查四：是否为实体

检查五：是否符合实际用途

4、其他

4.1 图片生成的模型到底准不准

第一层：外观模型

第二层：装配占位模型

第三层：加工模型

4.2 除了截面图片，还能提供什么输入

输入一：文字和尺寸

输入二：手绘草图

输入三：带尺寸的二维工程图

输入四：PDF 规格书

输入五：DXF、DWG 或 SVG 文件

输入六：Excel 或 CSV 尺寸表

输入七：多角度照片或视频

输入八：点云或三维扫描文件

输入九：已有 STL、OBJ 或 STEP 文件

STL 和 OBJ

STEP 和 IGES

4.3 最可靠的方法：组合多种输入

4.4 不同输入应该选择哪种方法

4.5 建模前先让 AI 检查资料

4.6 常见报错和解决思路

DXF 无法拉伸

拉伸后变成实心方柱

模型尺寸不正确

模型边缘有很多锯齿

STEP 可以打开，但无法正常修改

4.7 哪些情况适合使用这套方法

4.8 如何把一次操作变成长期工具

4.9 数据和图纸安全

4.10 小结
